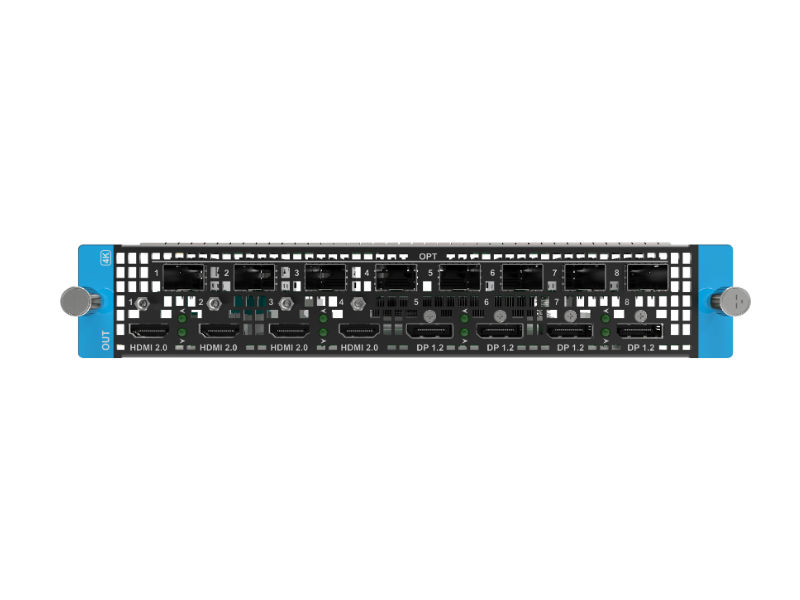

Die 4× HDMI-2.0- und 4× DP-1.2-Anschlüsse sind in 4 Gruppen unterteilt. Jede
Gruppe umfasst 1× HDMI-2.0- und 1× DP-1.2-Anschluss, und die Anschlüsse
innerhalb derselben Gruppe geben jeweils das gleiche Signal aus.

Anschluss 1 (HDMI 2.0) und Anschluss 5 (DP 1.2) bilden Gruppe 1.

Anschluss 2 (HDMI 2.0) und Anschluss 6 (DP 1.2) bilden Gruppe 2.

Anschluss 3 (HDMI 2.0) und Anschluss 7 (DP 1.2) bilden Gruppe 3.

Anschluss 4 (HDMI 2.0) und Anschluss 8 (DP 1.2) bilden Gruppe 4.

4× HDMI 2.0
◦ Bis zu 4K×2K@60Hz 8 Bit 4:4:4 oder 4K×2K@60Hz 12 Bit 4:2:2 Ausgabe
◦ Unterstützung für 8-Bit-, 10-Bit- und 12-Bit-Ausgabeeinstellungen
◦ Unterstützung für 4:2:2- und 4:4:4-Ausgabeeinstellungen
◦ Unterstützung für YCbCr- und RGB-Farbraumeinstellungen
◦ Unterstützung für HDR-Ausgabe
◦ Unterstützung für Farbraum-Anpassung
◦ Unterstützung für Interlaced-Videosignale
◦ Unterstützung für 8-Kanal-Embedded-Audio (24 Bit / 48 kHz)
◦ Benutzerdefinierte Auflösungen

Maximale Breite: 8192 Pixel

Maximale Höhe: 7680 Pixel

4× DP 1.2
◦ Bis zu 4K×2K@60Hz 10 Bit 4:4:4 oder 4K×2K@60Hz 12 Bit 4:2:2 Ausgabe
◦ Unterstützung für 8-Bit-, 10-Bit- und 12-Bit-Ausgabeeinstellungen
◦ Unterstützung für 4:2:2- und 4:4:4-Ausgabeeinstellungen
◦ Unterstützung für YCbCr- und RGB-Farbraumeinstellungen
◦ Unterstützung für 3D-Ausgabe
◦ Keine Unterstützung für Interlaced-Videosignale
◦ Unterstützung für 8-Kanal-Embedded-Audio (24 Bit / 48 kHz)
◦ Benutzerdefinierte Auflösungen

Maximale Breite: 8192 Pixel

Maximale Höhe: 7680 Pixel

•

8× 10G OPT
◦ Unterstützung für Singlemode- und Multimode-Glasfaser-Ausgänge
◦ Übertragungsdistanz bis zu 10 km im Singlemode
◦ Unterstützung für 8-Kanal-Embedded-Audio (24 Bit / 48 kHz)
◦ OPT-Ports spiegeln die Ausgänge der Videoanschlüsse

OPT 1 und OPT 2 spiegeln die Ausgabe von Gruppe 1.

OPT 3 und OPT 4 spiegeln die Ausgabe von Gruppe 2.

OPT 5 und OPT 6 spiegeln die Ausgabe von Gruppe 3.

OPT 7 und OPT 8 spiegeln die Ausgabe von Gruppe 4.
